化工学院刘淑玲教授团队在《Nano Energy》上发表最新研究成果

近日，我校化学与化工学院刘淑玲教授团队在电解水制氢领域得重要进展，相关成果以“Construction of nickel phosphide/iron oxyhydroxide heterostructure nanoparticles for oxygen evolution”为题，发表在国际知名期刊Nano Energy（IF=17.6）上。我校硕士研究生邢一创为第一作者，刘淑玲教授、王超副教授、中科院山西煤化所王鹤助理研究员为论文共同通讯作者，九游手机在线登入,九游(中国)为第一通讯单位。

随着人们对化石燃料过度消费导致环境问题的日益关注，氢作为能源载体成为最有希望的替代能源。水电解制氢被认为是大规模获得高纯氢气最适用的技术。然而，阳极析氧反应(OER)是一个复杂且动力学缓慢的四电子转移过程，长期以来一直是水电解的主要瓶颈。富金属磷化镍相具有高导电性和丰富的电催化位点，可在碱性溶液中有效催化OER。然而，如何有效地增加电催化活性位点的数量，降低羟基(ΔG_OH*)在Ni位点的吸附能，进一步提高电催化OER活性仍是一个挑战。Fe(O)OH环保且成本低，但其电催化OER活性较差，受限于Fe位点上的低电导率和羟基吸附较弱。然而，Fe位点上的弱吸附使得调节相邻Ni位点上氧合物质的吸附能成为理想选择，形成异质结构可以增强表面亲水性，改变表面活性位点的电子结构和化学环境，改变界面双层结构，中断界面水偶极子排列。这些因素可导致OER催化活性增强。因此，Ni₂P/Fe(O)OH异质结构有望实现高效的电催化OER活性，对未来水电解制氢的广泛应用至关重要。

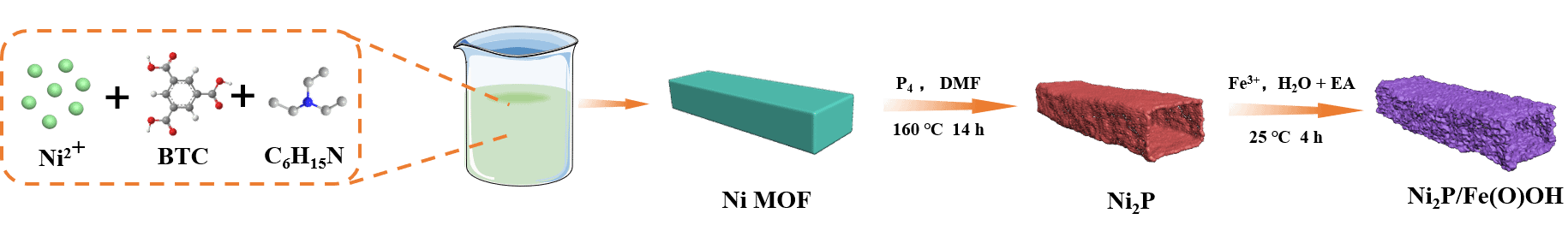

该论文采用了一种创新的界面设计策略，通过将Ni MOF溶剂热磷化形成Ni₂P，然后浸泡在Fe³⁺水溶液中，制备了一种Ni₂P/Fe(O)OH异质结构纳米颗粒。Fe³⁺的吸附水解很容易在Ni₂P表面形成一层Fe(O)OH，并且基本保持了原有的Ni MOF形状，使得Ni₂P/Fe(O)OH继承了Ni MOF的高比表面积，产生的界面效应使得Fe诱导电子从Ni₂P相转移到Fe(O)OH相，从而降低了Ni位点的电子密度。预氧化过程证实了Fe的存在诱导了α-Ni(OH)₂/γ-Ni(O)OH向β-Ni(OH)₂/β-Ni(O)OH的相变，这种转变导致生成高度缺陷和无序的Ni(O)OH相，可以为OER提供九游手机在线登入,九游(中国)的活性位点。活化后的Ni₂P/Fe(O)OH/NF在1M KOH中达到10 mA cm^-2 OER电流密度时的过电位为240 mV，Tafel斜率值为57.25 mV dec^-1。这一结果有效地突出了异质结构的形成增强了Ni₂P/Fe(O)OH/NF-40的本征活性，促进了OER动力学。通过在1 M KOH和1 M四甲基氢氧化铵(TMAOH)中的OER活性分析及PH依赖实验表明Ni₂P/NF和Ni₂P/Fe(O)OH-40/NF都涉及晶格氧参与机制（LOM），但Ni₂P/Fe(O)OH-40/NF的LOM参与程度更高。Fe的存在通过增加Ni位点的酸度和加速去质子化过程来促进LOM，最终导致更高的对[OH-]的反应级数，和更低的表观活化能。通过EIS以研究电荷弛豫过程，发现Ni₂P/Fe(O)OH-40/NF异质结构的形成引起的电荷重新分布改变了ΔG_OH*的吸附能，使得OER动力学更加容易。

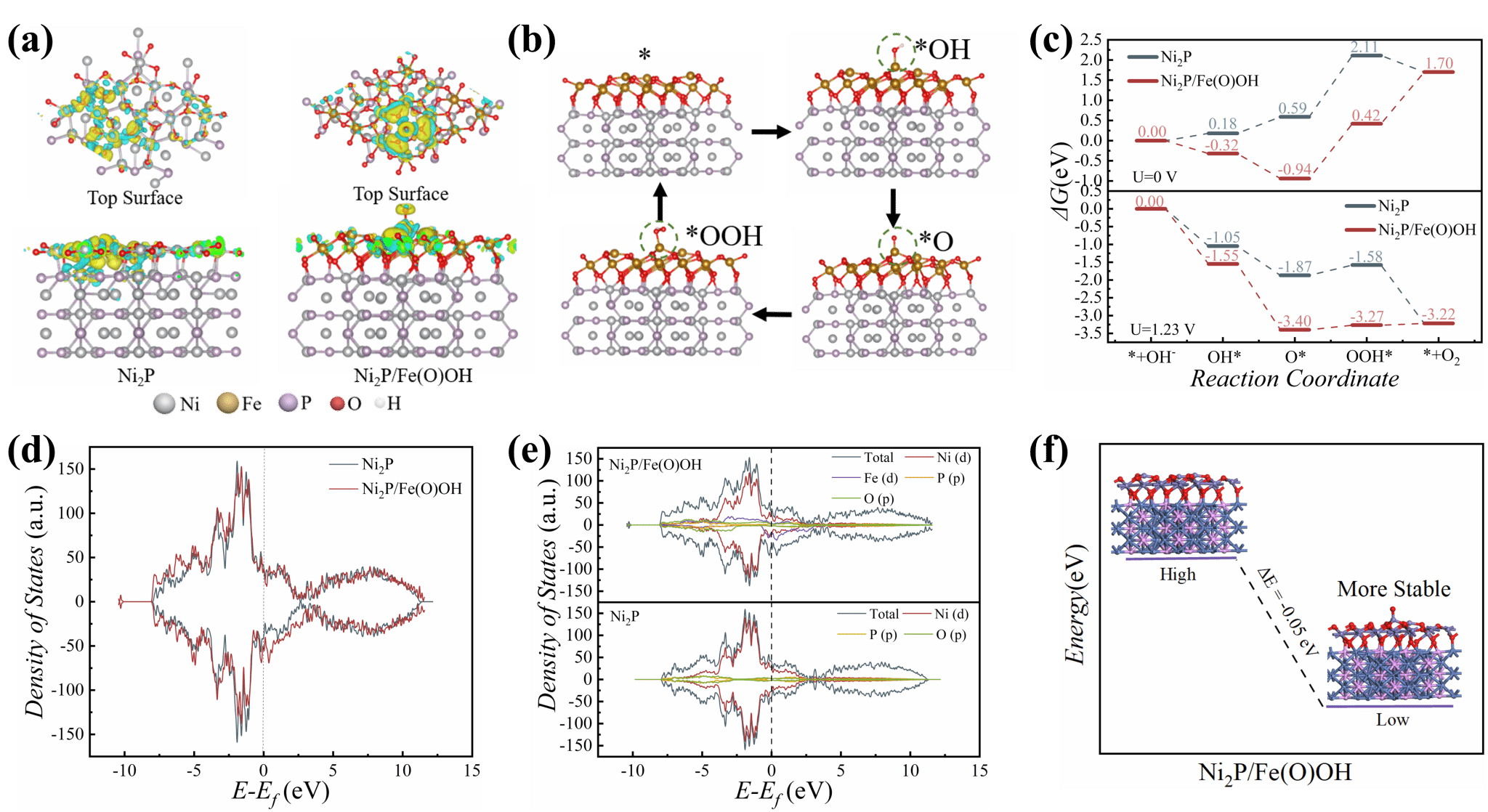

DFT计算进一步研究了非均相界面与催化性能之间的关系。Fe(O)OH的存在导致了局部电荷密度的重新分布。靠近O原子的Fe原子表现出明显的电子积累，这意味着Ni和Fe之间的快速电子转移可以有效地加速OOH^*的形成，降低速率决定步骤的活化能。同时从PDOS中可以看出，O 2p带和Ni d带中心之间的能量差为正。因此，Ni₂P中的金属中心更有利于贡献电子，推动OER发生，有利于传统的AEM路径。而对于Ni₂P/Fe(O)OH, Fe d带和O 2p带明显重叠，表明金属位和氧配体的共价杂化增强。这将导致吸附-催化剂界面上更快的电子转移，并促进LOM机制。这些清楚地表明Ni₂P/Fe(O)OH的OER活性增强是由于Ni₂P和Fe(O)OH在OER过程中通过优化形貌、调节电子结构和降低中间体ΔG协同作用的结果。Ni₂P/Fe(O)OH-40/NF对OER也具有长期稳定性，同时在碱性条件下OER过程中金属磷化物会转化为氧化物和(氧)氢氧化物，并且表明表面(氧)氢氧化物是OER真正的电化学活性物质。

全文链接：https://doi.org/10.1016/j.nanoen.2024.109402

新闻小贴士：

刘淑玲，理学博士，三级教授，博士生导师。先后在山东大学、美国西北大学和美国交通管理公司做访问学者。主要从事高效电化学储能及能量转化材料与器件的研发与应用，新型光/电催化材料的设计与开发、电化学聚合研究等。近年来主持完成国家自然科学基金，陕西省重点实验室基金、留学基金、陕西省自然科学基础研究计划项目、陕西省重点研发计划项目及与企业合作横向科研项目等30余项。科研成果获陕西省科学技术二等奖，陕西省高等学校科技进步奖。相关研究成果在国际著名期刊Nano Energy, Small, Chemical Engineering Journal, Journal of Material Chemistry A, Journal of Power Sources, Electrochimica Acta, Applied Surface Science等高水平学术期刊上发表论文100余篇等。授权国家发明专利15件，其中2件实现企业转化，培养研究生获得“陕西省研究生创新成果展二等奖”、“国家奖学金”、“优秀毕业生”、“优秀硕士毕业论文”、 “研究生高水平科研成果奖励”等。

（核稿：黄文欢 编辑：刘倩）
